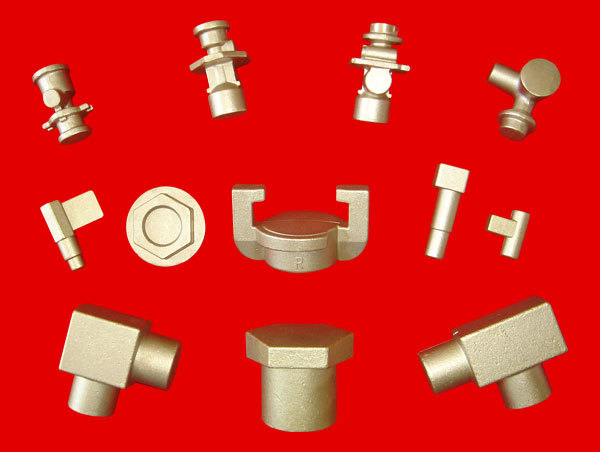

一种高导电性、高强度的铜合金精锻件

2021-09-15

　　铜合金精锻件是以纯铜为基体，与一种或几种其他元素组成的合金。纯铜又称紫铜,纯铜的密度为8.96，熔点为1083，具有优异的导电性、导热性、延展性和耐腐蚀性。主要用于制造发电机、母线、电缆、开关柜、变压器等电气设备。以及导热设备，例如热交换器、管道、太阳能加热装置的平板收集器等。常用的铜合金分为黄铜、青铜和白铜。目前随着电子设备和电气设备的小型化，用于这些电子设备和电气设备的诸如连接器端子和引线框的电子和电气部件需要小型化和薄型化。因此作为电子电气零件的材料，要求铜合金具有优异的弹性、强度和导电性。目前市场上各种铬青铜合金具有良好的导电性，广泛应用于电气行业制作电极和接触元件，能够满足一般要求。

　　然而随着现代科学技术和工业的快速发展，铜合金所处的环境越来越复杂，对铜合金的性能提出了更高的要求。现有的高强高导铜合金，其主要特征在于，包括以下质量百分比的组分：铬0.6-0.9%，锰0.2-0.6%，硼0.4-0.8%，余量为铜，其中杂质不大于0.5%。铜合金材料的抗拉强度RM(b)可达600mpa，塑性伸长率为12%，电导率为85% iacs。该合金具有高弹性、高强度、高疲劳、耐热性和良好的导电性。所得产品是生产电触头、高速接触网配件、点焊电极、导电嘴等高强度、高导电性铜合金产品的重要原料。当连接一些现有的连接器端子和引线框架时，夹具通常用作连接器和夹具。但是现有的铜合金精锻件夹具需要拼接在一起，然后用螺钉固定拧紧，非常不方便。此外，在拼接位置可能会留下间隙，这使得装置主体的密封性能有缺陷。因此，有必要设计一种由上述高强度和高导电性铜合金精锻件来解决这些问题。

　　技术人员提供一种高导电性、高强度的铜合金精锻件，可以有效解决背景技术中的问题。为了达到上述目的，该铜合金精锻件采用的技术方案是：一种高导电高强度铜合金精锻件，包括铸件主体，铸件主体由上夹具、导电板和下夹具组成，上夹具底部固定设置有榫，榫的端部固定设置有固定孔，下夹与上夹接触的一侧固定有与榫配合的榫眼，导电板通过左右两侧的固定凸耳固定在固定槽内；导电板上方固定设置有多个拉块；下夹具的端部固定设置有活动置板槽；活动板放置槽的一侧通过转轴与活动板铰接；固定柱固定设置在接触活动置板槽的一侧；活动置板槽的底部固定设有与榫眼相通的通孔；活动置板槽的一侧固定设置有开口，上夹和下夹为半圆形结构。当凸榫与凸榫槽中间的固定槽拼接在一起时，固定槽的宽度与固定凸耳相匹配。设置至少四组活动置板槽，固定柱与固定孔相配合。

　　与现有技术相比，上述铜合金精锻件夹具具有以下有益效果：该铜合金精锻件夹具采用组装式设计，只需夹紧固定上夹具和下夹具，即可组装成铸件本体的整体框架；由于上夹底部固定有榫头，下夹与上夹接触的一侧固定有与榫头配合的榫眼，榫头嵌入安装在榫头内，连接更加稳定，保证了装置的密封性能。榫进一步由活动板和设置在下夹具端部的固定柱固定，使上夹具不易脱落；同时该装置无需螺丝即可安装，减少了缝隙，保证了良好的导电性，有利于推广普及。

■
